Wybór odpowiedniego kondensatora do silnika trójfazowego na zasilaniu jednofazowym 230V jest kluczowy dla prawidłowego działania urządzenia. Kondensator zastępuje pole wirujące, które normalnie generowane jest przez trzy fazy, umożliwiając silnikowi efektywne funkcjonowanie. Istnieją różne rodzaje kondensatorów, jak rozruchowe i robocze, a ich pojemność zależy od mocy silnika. Właściwe dobranie kondensatora nie tylko zapewnia efektywność, ale także chroni silnik przed uszkodzeniami.
W artykule omówimy, jak obliczyć potrzebną pojemność kondensatora, jakie są różnice między jego typami oraz jakie metody podłączenia silnika są najskuteczniejsze. Dzięki tej wiedzy unikniesz błędów, które mogą prowadzić do przegrzewania silnika i spadku jego wydajności.
Kluczowe informacje:
- Kondensator jest niezbędny do prawidłowego działania silnika trójfazowego na zasilaniu jednofazowym 230V.
- Właściwa pojemność kondensatora zależy od mocy silnika, a jej obliczenie można przeprowadzić za pomocą prostych wzorów.
- Najczęściej stosowane kondensatory mają pojemność od 10 do 100 µF.
- Istnieją kondensatory rozruchowe i robocze, które pełnią różne funkcje w pracy silnika.
- Podłączenie silnika w trójkąt lub gwiazdę ma wpływ na jego wydajność i sposób działania.
- Nieprawidłowy dobór kondensatora może prowadzić do przegrzewania silnika i obniżenia jego mocy.
Wybór odpowiedniego kondensatora do silnika 3-fazowego na 230V
Wybór odpowiedniego kondensatora jest kluczowy dla prawidłowego działania silnika trójfazowego zasilanego z jednofazowego źródła 230V. Kondensator pełni rolę, która zastępuje pole wirujące generowane przez trzy fazy, co umożliwia silnikowi efektywne funkcjonowanie. Bez właściwego kondensatora, silnik może nie działać poprawnie, co prowadzi do jego uszkodzenia lub obniżenia wydajności. Dlatego tak ważne jest, aby dobierać kondensator zgodnie z parametrami silnika.
Podczas wyboru kondensatora należy wziąć pod uwagę kilka istotnych kryteriów. Przede wszystkim, jego pojemność musi być dopasowana do mocy silnika, aby zapewnić optymalne działanie. Wartości pojemności kondensatorów, które najczęściej stosuje się w takich aplikacjach, wahają się od 10 do 100 µF. Dokładna wartość powinna być określona na podstawie dokumentacji technicznej silnika, co pozwoli uniknąć problemów związanych z jego działaniem.
Dlaczego kondensator jest kluczowy dla silnika 3-fazowego?
Kondensator odgrywa fundamentalną rolę w generowaniu wirującego pola magnetycznego, które jest niezbędne do prawidłowego funkcjonowania silnika trójfazowego. Bez kondensatora, silnik nie mógłby wytworzyć odpowiedniego momentu obrotowego, co prowadziłoby do jego nieprawidłowego działania. W przypadku braku kondensatora, silnik może nie uruchomić się wcale lub działać z niską wydajnością, co może skutkować jego przegrzewaniem się i uszkodzeniem. Dlatego tak istotne jest, aby każdy silnik był wyposażony w odpowiedni kondensator, który spełnia jego wymagania.
Jak obliczyć pojemność kondensatora na podstawie mocy silnika?
Obliczenie pojemności kondensatora dla silnika trójfazowego zasilanego jednofazowo 230V jest kluczowe dla jego prawidłowego działania. W tym celu można skorzystać z kilku prostych wzorów, które pozwalają określić wymaganą pojemność na podstawie mocy silnika wyrażonej w kilowatach. Jednym z najczęściej stosowanych wzorów jest: C_B = 70 × P [kW], gdzie C_B to pojemność kondensatora w mikrofaradach, a P to moc silnika w kilowatach.
Na przykład, dla silnika o mocy 2 kW, pojemność kondensatora wynosi 140 µF (70 × 2 = 140). Istnieje również inny sposób doboru pojemności, który można wyrazić wzorem: C = (60 ÷ 70) × P [kW]. Te proste obliczenia pomagają w doborze kondensatora, co jest kluczowe dla zapewnienia optymalnej pracy silnika.
| Moc silnika (kW) | Pojemność kondensatora (µF) |
| 1 kW | 70 µF |
| 2 kW | 140 µF |
| 3 kW | 210 µF |
| 4 kW | 280 µF |
Rodzaje kondensatorów i ich zastosowania w silnikach
W kontekście silników trójfazowych, istnieją różne rodzaje kondensatorów, które pełnią różne funkcje. Najczęściej spotykane to kondensatory rozruchowe i robocze. Kondensatory rozruchowe są używane do uruchamiania silnika, zapewniając dodatkowy moment obrotowy w momencie startu. Natomiast kondensatory robocze są używane do utrzymania pracy silnika po jego uruchomieniu, wspierając generowanie wirującego pola magnetycznego.
Wybór odpowiedniego typu kondensatora zależy od specyfiki zastosowania. Kondensatory rozruchowe zazwyczaj mają wyższą pojemność, co pozwala na efektywne uruchomienie silnika, natomiast kondensatory robocze są bardziej dostosowane do długotrwałej pracy. Warto zwrócić uwagę na specyfikacje techniczne, aby dobrać kondensator, który najlepiej odpowiada wymaganiom danego silnika.
Kondensatory rozruchowe a kondensatory robocze: co wybrać?
Kiedy mówimy o kondensatorach dla silników trójfazowych, kluczowe jest zrozumienie różnicy między kondensatorami rozruchowymi a kondensatorami roboczymi. Kondensatory rozruchowe są używane głównie do uruchamiania silnika, zapewniając mu dodatkowy moment obrotowy w momencie startu. Ich pojemność jest zazwyczaj wyższa, co pozwala na efektywne pokonanie oporu przy rozruchu. Z kolei kondensatory robocze działają po uruchomieniu silnika, wspierając jego ciągłą pracę i stabilizując wirujące pole magnetyczne. Wybór odpowiedniego typu kondensatora zależy od specyficznych potrzeb silnika oraz jego przeznaczenia.
W przypadku silników, które często uruchamiają się i zatrzymują, lepiej sprawdzą się kondensatory rozruchowe. Natomiast dla silników pracujących w trybie ciągłym, kondensatory robocze są bardziej odpowiednie. Ważne jest, aby przed dokonaniem wyboru, zapoznać się z dokumentacją techniczną silnika oraz jego wymaganiami. Właściwy dobór kondensatora ma kluczowe znaczenie dla efektywności i długowieczności urządzenia.
Specyfikacje kondensatorów: napięcie i pojemność
Wybierając kondensator do silnika trójfazowego, należy zwrócić szczególną uwagę na jego specyfikacje techniczne, takie jak napięcie robocze i pojemność. Napięcie robocze kondensatora powinno być co najmniej 1,5 razy wyższe niż napięcie zasilania, co w przypadku silnika zasilanego 230V oznacza, że kondensator powinien mieć napięcie robocze minimum 450V AC. Pojemność kondensatora, wyrażona w mikrofaradach (µF), jest również kluczowa, ponieważ wpływa na wydajność silnika. Wartości pojemności mogą się różnić w zależności od producenta i zastosowania, dlatego zawsze należy kierować się dokumentacją techniczną konkretnego silnika.
Dokładne zrozumienie tych specyfikacji pozwoli uniknąć problemów z przegrzewaniem silnika oraz zapewni jego prawidłowe działanie. Wybierając kondensator, należy również uwzględnić jego typ, ponieważ kondensatory rozruchowe i robocze mają różne zastosowania i wymagania. Pamiętaj, aby zawsze wybierać kondensatory niebiegunowe (nie elektrolityczne), które są bardziej odpowiednie dla silników trójfazowych.
Czytaj więcej: Jak się hamuje silnikiem - uniknij błędów i popraw swoją technikę
Metody podłączenia silnika trójfazowego do zasilania 230V

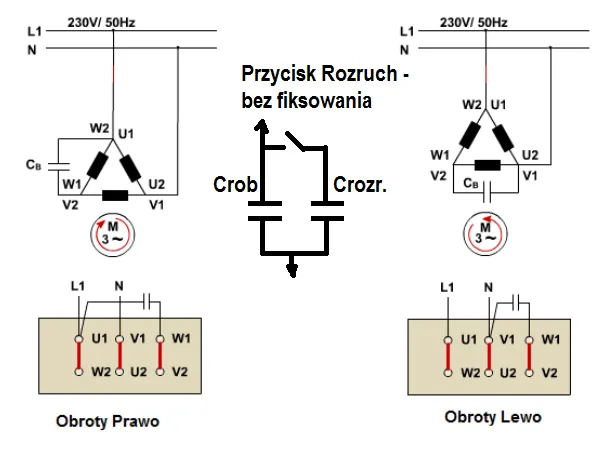

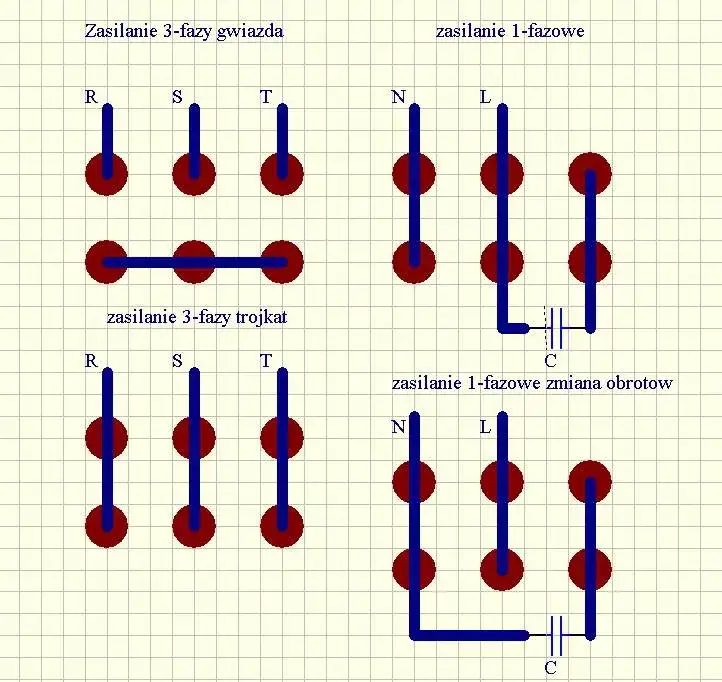

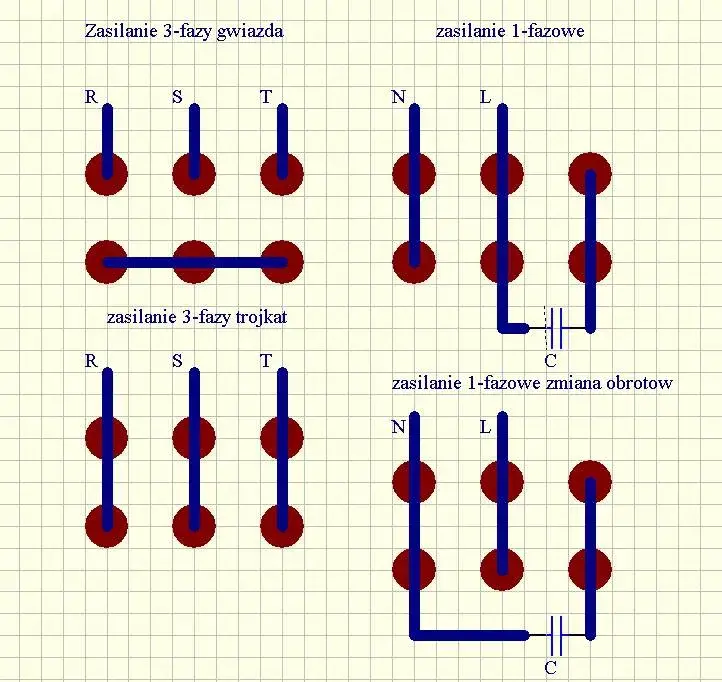

Podłączenie silnika trójfazowego do zasilania jednofazowego 230V można zrealizować na dwa główne sposoby: w konfiguracji trójkąta lub gwiazdy. Każda z tych metod ma swoje zalety oraz ograniczenia, które wpływają na wydajność silnika. W przypadku podłączenia w trójkąt, silnik może uzyskać pełną moc, co czyni tę metodę bardziej efektywną dla silników o mocy większej niż 1,5 kW. Podłączenie w gwiazdę jest natomiast korzystne dla mniejszych silników, gdzie moment obrotowy jest kluczowy w momencie uruchamiania.
Wybór metody podłączenia powinien być dostosowany do specyfiki zastosowania silnika. Podłączenie w trójkąt pozwala na uzyskanie większej mocy, ale wymaga odpowiedniego kondensatora, który zastąpi pole wirujące. Z kolei podłączenie w gwiazdę zmniejsza moc silnika, co może być korzystne w przypadku, gdy silnik pracuje w trybie ciągłym. Ważne jest, aby przed podłączeniem silnika sprawdzić jego dokumentację techniczną oraz wymagania dotyczące zasilania.
Podłączenie w trójkąt: korzyści i ograniczenia
Podłączenie silnika w trójkąt jest jedną z najczęściej stosowanych metod w przypadku silników trójfazowych. Główną korzyścią tej konfiguracji jest możliwość uzyskania pełnej mocy silnika, co jest kluczowe w aplikacjach wymagających dużego momentu obrotowego. Dodatkowo, ta metoda pozwala na efektywne wykorzystanie energii, co przekłada się na lepszą wydajność urządzenia. Jednakże, podłączenie w trójkąt ma swoje ograniczenia; wymaga odpowiednich kondensatorów oraz może prowadzić do większego zużycia energii. Warto również pamiętać, że nieprawidłowe podłączenie może skutkować przegrzewaniem silnika, co negatywnie wpływa na jego żywotność.
Podłączenie w gwiazdę: kiedy warto zastosować tę metodę?
Podłączenie silnika w gwiazdę jest jedną z metod, która znajduje zastosowanie w przypadku silników trójfazowych zasilanych jednofazowo. Ta konfiguracja jest szczególnie korzystna w sytuacjach, gdy silnik ma być uruchamiany z mniejszym momentem obrotowym, co jest istotne w przypadku mniejszych silników lub w aplikacjach wymagających delikatniejszego startu. Dzięki podłączeniu w gwiazdę, napięcie na każdym uzwojeniu silnika jest niższe, co zmniejsza ryzyko przeciążenia i przegrzewania silnika podczas uruchamiania.
Warto zastosować tę metodę, gdy silnik pracuje w trybie ciągłym i nie wymaga dużych obciążeń w początkowej fazie działania. Podłączenie w gwiazdę pozwala również na lepsze zarządzanie mocą i energią, co jest korzystne w dłuższym okresie eksploatacji. Należy jednak pamiętać, że podłączenie w gwiazdę może ograniczać maksymalną moc silnika, dlatego przed podjęciem decyzji warto dokładnie przeanalizować wymagania aplikacji oraz specyfikację silnika.
Skutki zastosowania niewłaściwego kondensatora w silniku
Użycie niewłaściwego kondensatora w silniku trójfazowym może prowadzić do wielu poważnych problemów. Po pierwsze, kondensator o niewłaściwej pojemności może skutkować niewłaściwym działaniem silnika, co objawia się spadkiem jego wydajności oraz niestabilnością pracy. Silnik może nie uruchomić się wcale lub działać z obniżoną mocą, co prowadzi do jego przegrzewania. Takie przegrzewanie może z kolei skutkować uszkodzeniem uzwojeń silnika, co wiąże się z kosztownymi naprawami lub koniecznością zakupu nowego urządzenia.
Innym poważnym skutkiem użycia niewłaściwego kondensatora jest ryzyko uszkodzenia innych komponentów w systemie, takich jak falowniki czy sterowniki. W przypadku, gdy kondensator nie jest w stanie wytrzymać napięcia roboczego, może dojść do jego uszkodzenia, co zagraża całemu układowi. Dlatego niezwykle istotne jest, aby przed podłączeniem silnika dokładnie dobrać kondensator, kierując się jego specyfikacją oraz wymaganiami technicznymi, aby zapewnić bezpieczeństwo i efektywność pracy urządzenia.
Jak monitorować i optymalizować pracę silnika trójfazowego
Aby zapewnić efektywność i długowieczność silnika trójfazowego, kluczowe jest nie tylko prawidłowe podłączenie i dobór kondensatora, ale również regularne monitorowanie jego pracy. Warto zainwestować w systemy monitorujące, które mogą śledzić parametry pracy silnika, takie jak temperatura, napięcie i prąd. Dzięki tym informacjom można szybko wykrywać nieprawidłowości, które mogą wskazywać na problemy z kondensatorem lub innymi komponentami, co pozwala na szybką interwencję i zapobiega poważnym uszkodzeniom.
W przyszłości, rozwój technologii IoT (Internet of Things) w dziedzinie automatyki przemysłowej otwiera nowe możliwości. Dzięki zastosowaniu inteligentnych czujników i systemów analitycznych, możliwe będzie automatyczne dostosowywanie parametrów pracy silnika w czasie rzeczywistym, co pozwoli na optymalizację jego wydajności. Tego rodzaju innowacje nie tylko zwiększą efektywność energetyczną, ale również przyczynią się do zmniejszenia kosztów eksploatacji i wydłużenia żywotności urządzeń. Warto zatem śledzić te trendy i rozważyć ich wdrożenie w praktyce, aby maksymalnie wykorzystać potencjał silników trójfazowych.
